上海湖泉DZW30-18電動執行器詳細說明書

[ 2022-06-14 ]

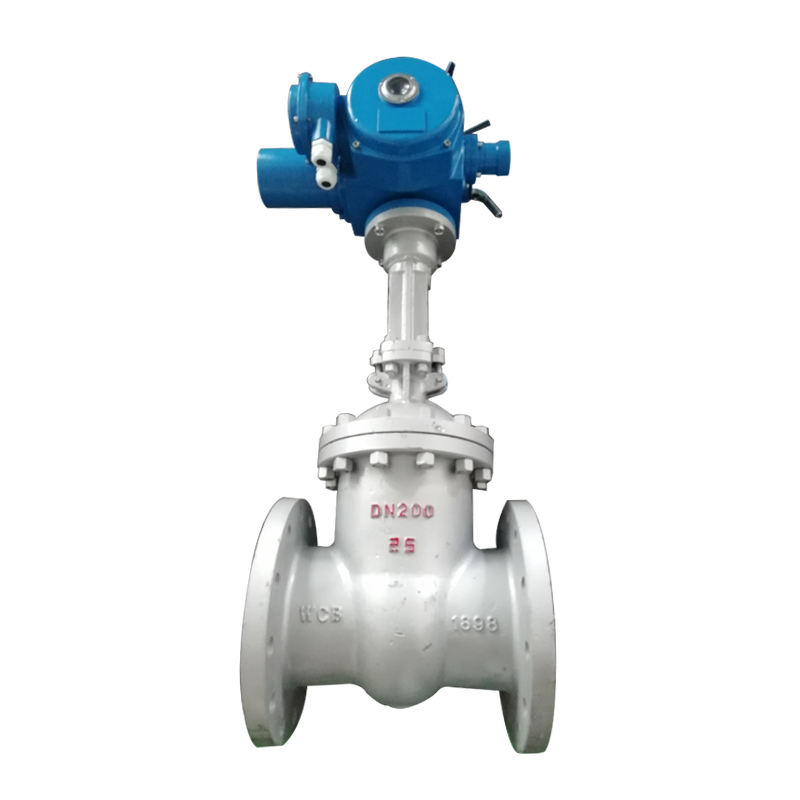

上海湖泉閥門電動執行器生產廠家,型號 DZW30-18 1概述 多回轉閥門電動裝置,通稱為DZW型。多回轉電動執行機構有:戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型等。按連接型式,還分為轉矩型和推力型。它適用于啟閉件做直線運動的閥門,如閘閥、截止閥、隔膜閥、閘門、水閘閥等。主要用于閥門的開啟、關閉或調節, 閥門執行器DZW多回裝電動裝置 電動蝶閥 閥門 DZW30-18    閘閥電動執行器 DZW30-18直行程電動執行機構 ,關于產品 確定所需產品的類型、功能及具體的參數要求 ,關于售后 確定售后的類型,遠程視頻指導或者現場指導。,關于發貨 如沒有... 企業提供DZW30-18選配電動閘閥電動執行器電動裝置多回轉執行機構廠家直銷,DZW30-18選配電動閘閥電動執行器電動裝置多回轉執行機構廠家直銷價格,DZW30-18選配電動閘... 廣泛應用于電力、冶金、石油、化工、造紙、污水處理等行業。湖泉閥門廠家多回轉電動執行器適用于閘閥、截止閥、隔膜閥、柱塞閥、水閘門、節流閥等做多圈回轉的閥門及類似設備場合。

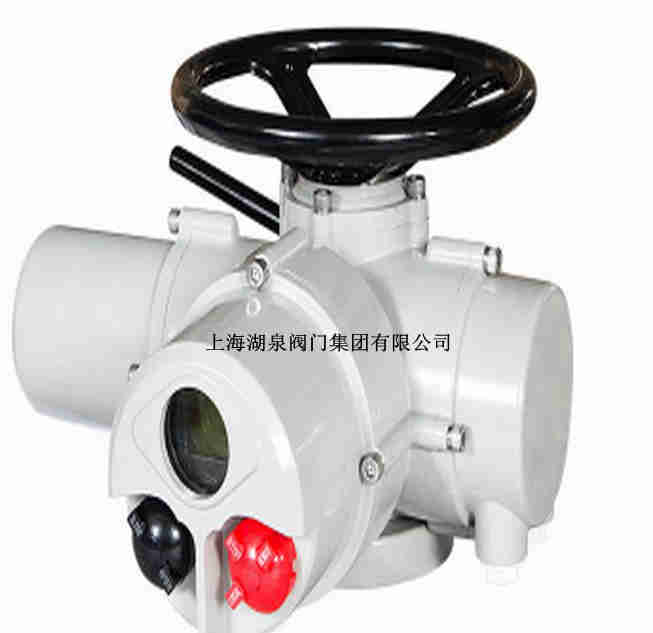

電動執行器

上海湖泉DZW30-18電動執行器型號規格

型號
規格

轉矩
(N·m)

推力
(KN)

*大閥桿
直徑(mm)

手動
速比

輸出轉速
(r/min)

電機功率
(KW)

電流
(A)

參考重量(Kg)
DZW5 50 20 28 1:1 12/36 0.12/0.18 0.57/0.83 28
DZW10 100 40 28 1:1 18/36 0.25/0.37 1.03/1.38 45
DZW15 150 40 28 1:1 18/36 0.37/0.55 1.38/2.2 46
DZW20 200 100 40 1:1 18/36 0.37/0.75 1.38/2.62 56
DZW30 300 100 40 1:1 18/36 0.55/1.1 2.2/4 58
DZW45 450 150 48 1:1/20:1
或20:1
24/36 1.1/1.5 4/4.12 110
DZW60 600 150 48 1:1/20:1
或20:1
24/36 1.5/2.2 4.12/5.25 112
DZW90 900 200 60 1:1/25:1
或25:1
24/36 2.2/3 5.25/7.9 140
DZW120 1200 200 60 1:1/25:1
或25:1
24/36 3/4 7.9/8.87 142
DZW180 1800 325 70 22.5:1 18/36 4/7.5 8.87/15.6 250
DZW250 2500 325 70 22.5:1 18/36 5.5/10 12.05/20.5 255
DZW350 3500 700 80 20:1 18/24 7.5/10 15.6/20.5 330
DZW500 5000 700 80 20:1 18/24 10/15 20.5/26.6 350

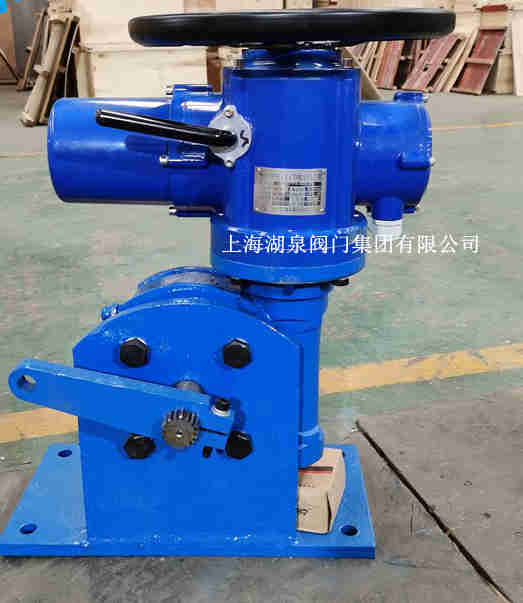

DZW30-18電動執行器
上海湖泉DZW30-18電動執行器主要連接尺寸(L1為戶外型/隔爆型  L2為整體型/隔爆整體型。F1為戶外型 F2為隔爆型 F3為整體型 F4為隔爆整體型/隔爆整體調節型)

型號 轉矩型JB2920 推力型GB12222
法蘭號 D D1 D2
(H9)
h1 f h d1 d2 d n α 法蘭號 D D1 D2
(F8)
f d1
max
d L n α
DZW5/10/15 2 145 120 90 2 4 8 30 45 M10 4 45° F10 125 102 70 3 T28 M10 40 4 45°
2I 115 95 75 6 26 39 M8
DZW20/30 3 185 160 125 10 42 58 M12 F14 175 140 100 4 T36 M16 55
3I 145 120 90 8 30 45 M10
DZW45/60 4 225 195 150 5 12 50 72 φ18 F16 210 165 130 5 T44 M20 70
DZW90/120 5 275 235 180 14 62 82 φ22 F25 300 254 200 T60 M16 90 8 22.5°
5I 230 195 150 12 50 72 φ18
DZW180/250 7 330 285 220 3 6 16 72 98 φ26 F30 350 298 230 T70 M20 110
DZW350/500 8 380 340 280 3 6 20 83 118 φ22 8 22.5° F35 415 356 260 T80 M30 150

本文標題:上海湖泉DZW30-18電動執行器詳細說明書 本文地址:http://www.22464.cn/tech-zxq/3546.html
